彩涂板的劣化

     彩涂板表面的有機涂層具有覆蓋保護作用，能有效的防止涂膜下的基板的腐蝕，彩涂板所選用鍍層板也具有相應(yīng)的耐蝕性。因此，彩涂板的腐蝕過程主要包括鍍膜劣化和基板腐蝕兩個方面,首先是漆膜的劣化和脫落,然后才是基板的銹蝕。

     在一般環(huán)境中，彩涂板劣化過程首先表現(xiàn)為光澤降低，然后從表面引起變色和粉化, 最后是由于樹脂的劣化分解，使涂層脫落。 涂層脫落之后,失去保護的基板,會再發(fā)生鍍鋅層腐蝕,然后就是鋼板腐蝕。

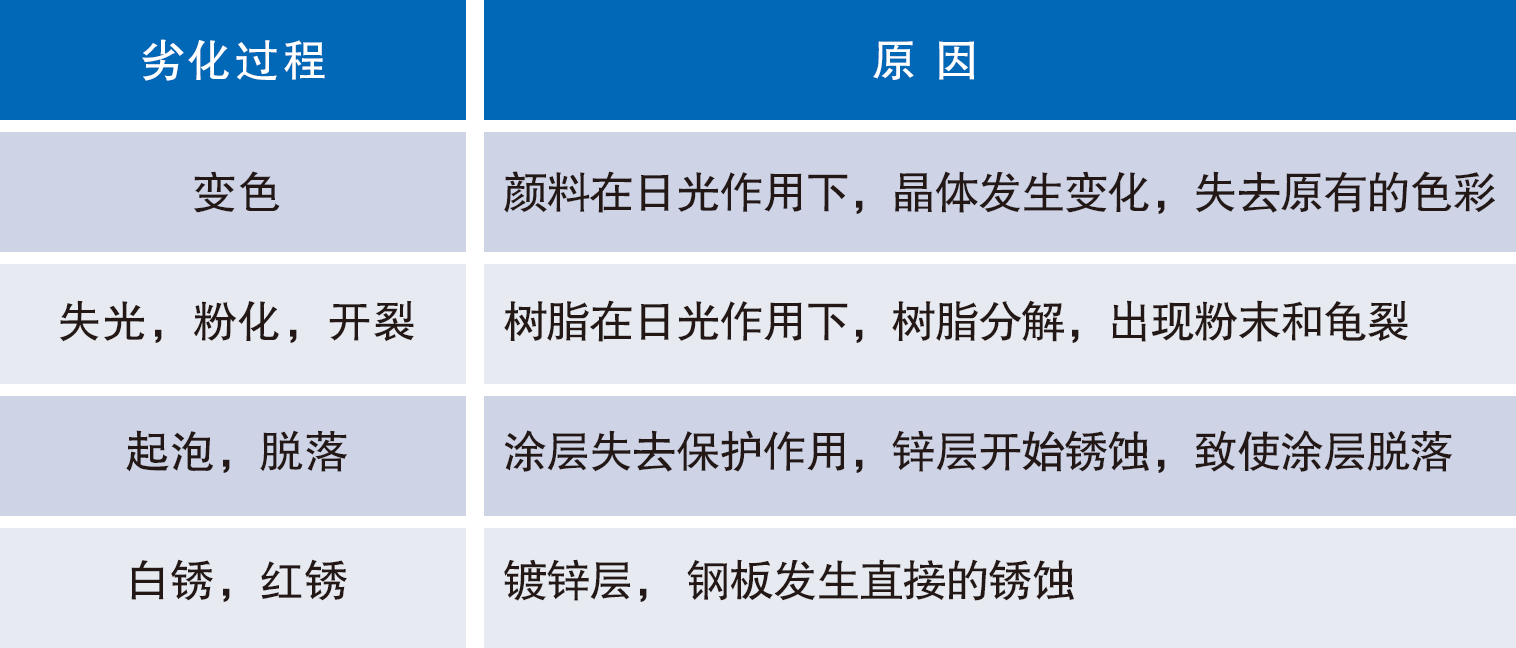

     劣化過程

     失光-->褪色-->粉化表面裂開-->涂層起泡脫落-->白/紅銹

   實驗內(nèi)容及結(jié)果

    耐酸堿實驗

    原理

    將試樣在一定濃度的酸/堿溶液中浸漬一定的時間，取出后評定 色差、光澤的變化及是否有 涂層變色, 起泡、脫落等現(xiàn)象。

    結(jié)果

    按照GB/T 1766對試樣進行失光等級、變色等級、起泡等級、脫落等級等評定，平行試樣測定結(jié)果取最差值為實驗結(jié)果。

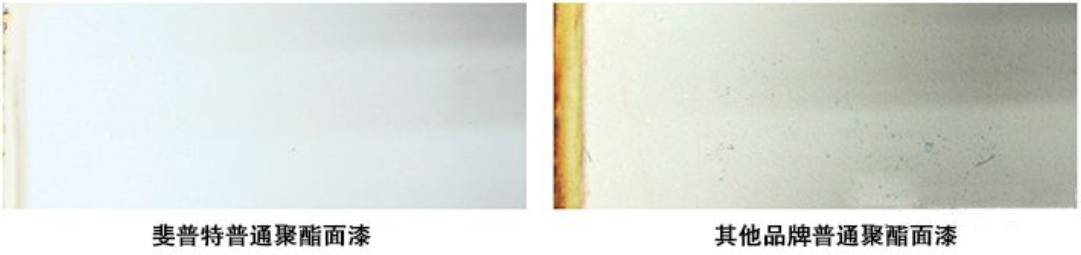

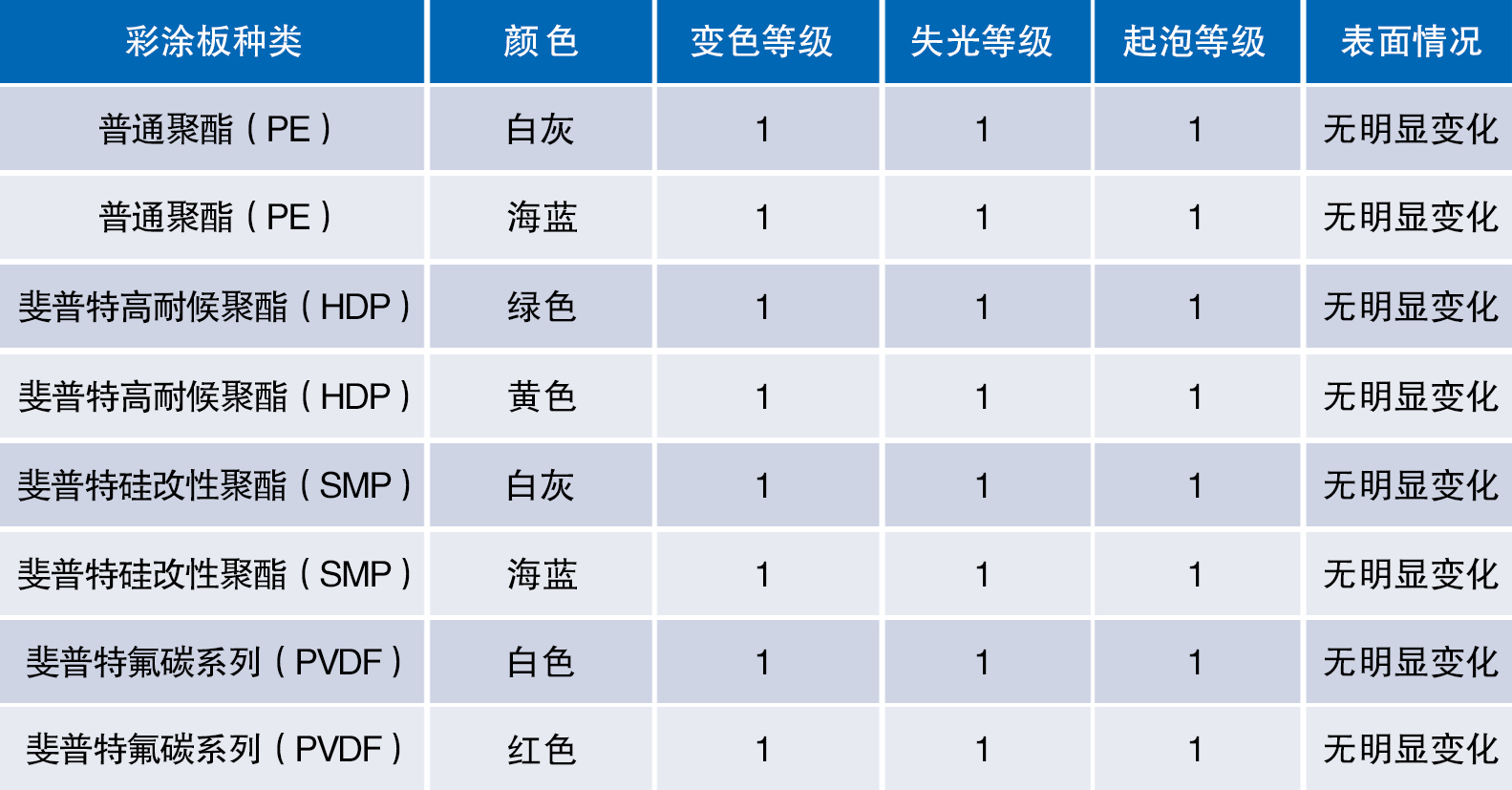

    斐普特彩涂板耐酸堿實驗結(jié)果

     試驗條件:5%鹽酸 ,5%氫氧化鈉，室溫下浸泡24小時。

     試驗標準：GB/T 13448-2006彩色涂層鋼板及鋼帶試驗方法

     評定標準：GB/T 1766-2008色漆和清漆涂層老化評級方法

     耐中性鹽霧試驗

     原理

     試樣暴露在中性氯化鈉鹽霧中至規(guī)定的時間后，評定其表面起泡、銹蝕等級和腐蝕蔓延距離等。

     結(jié)果

     1. 對于平板試樣，按照GB/T 1766評定起泡等級、生銹等級等，取平行試樣的最差值為實驗結(jié)果

     2. 對于劃叉和切口試樣，在劃線上選擇一個代表性的區(qū)域，在至少6個等距離的位置上，測量劃線處 至起泡和銹蝕的最大腐蝕蔓延距離，取其算數(shù)平均值，即為平均腐蝕蔓延距離。并記錄劃線最大和最小腐蝕 蔓延距離

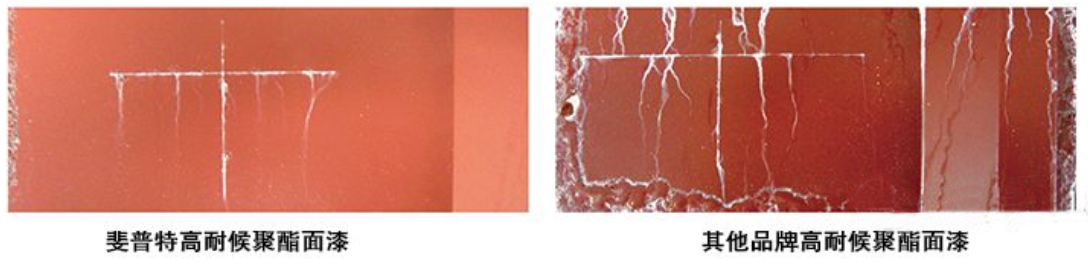

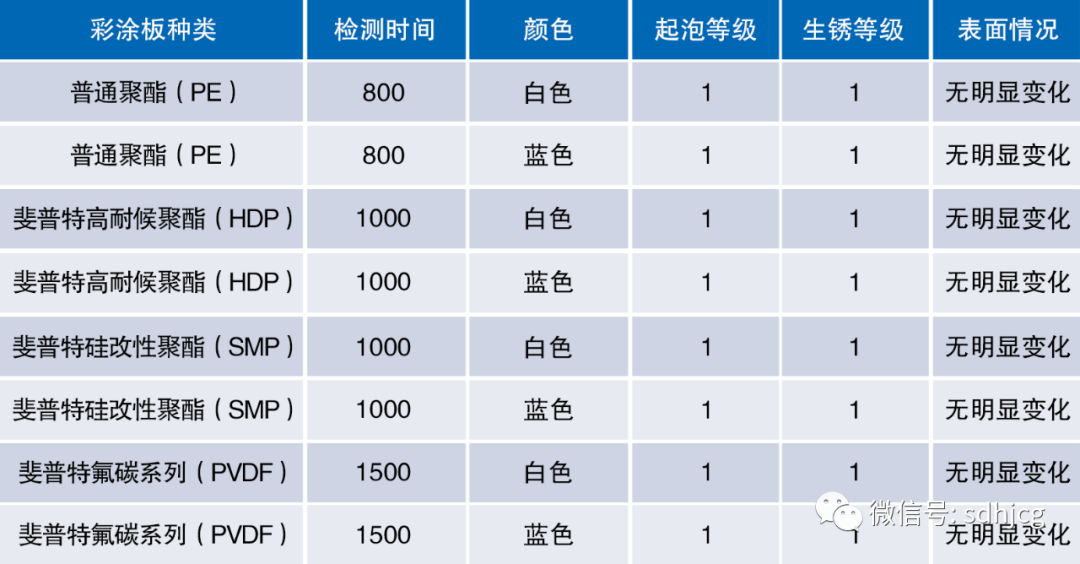

     斐普特彩涂板中性鹽霧試驗結(jié)果

     試驗條件：5%NaCL，35±2℃連續(xù)噴淋

     試驗標準：ASTM B117-2003鹽霧試驗標準方法

     評定標準：GB/T 1766-2008色漆和清潔涂層老化評級方法

     紫外燈加速老化試驗

     原理

     試驗暴露在紫外光照和(或)凝露氣氛中，在規(guī)定的試驗周期后，測量其光澤、色差，評定其變色、失光、粉化 等涂層表面老化現(xiàn)象。

     結(jié)果

     按照GB/T 1766評定試樣變色等級、失光等級等，取平行試樣的最差值為實驗結(jié)果。

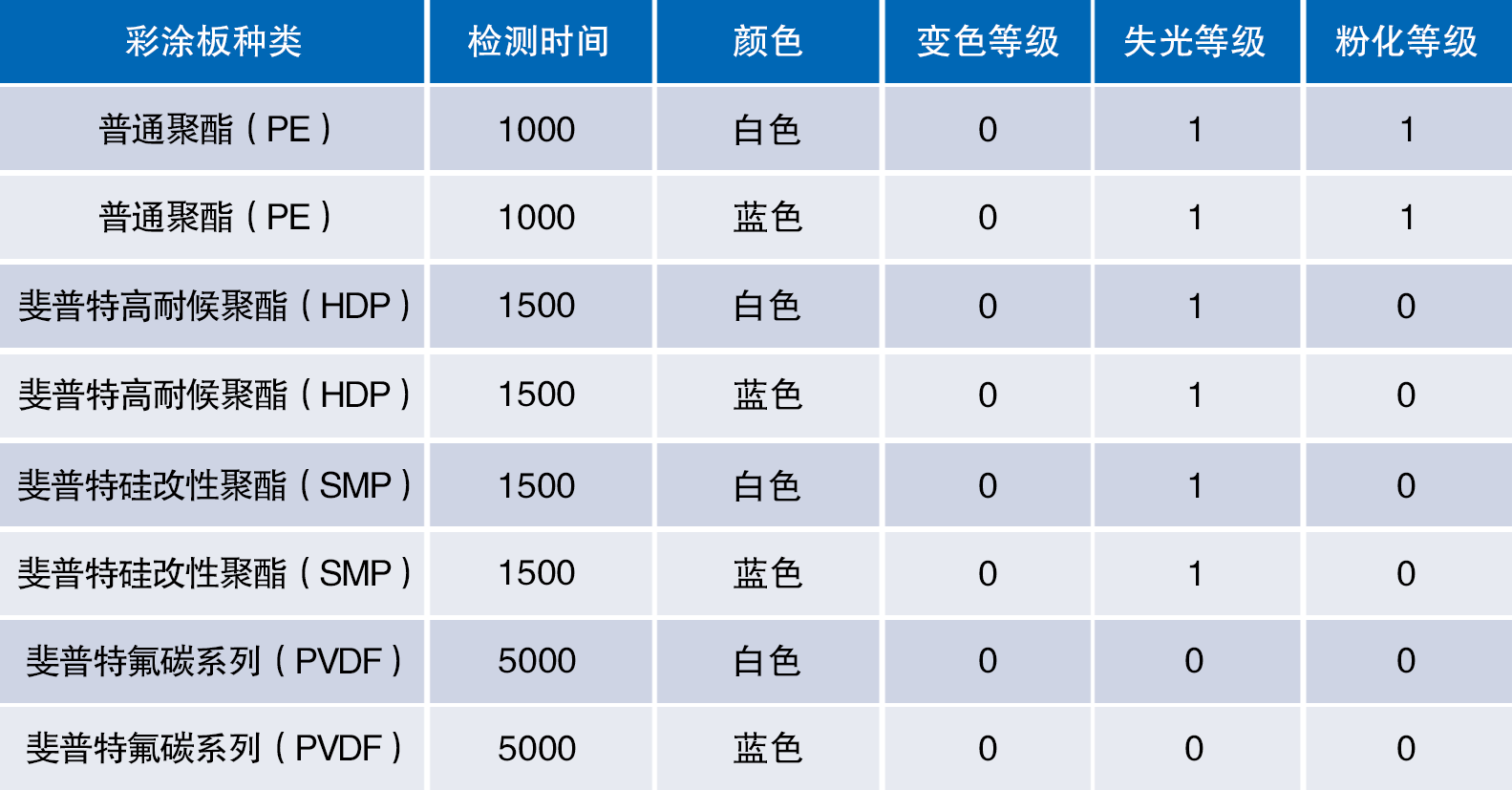

     斐普特彩涂板紫外燈加速老化試驗結(jié)果

     試驗條件：UVA-340光源，0.77W/(m2.nm)

     8小時紫外光照，黑板溫度60±3℃;4小時冷凝，黑板溫度50±3℃

     試驗標準：GB/T 13448-2006彩色涂層鋼板及鋼帶試驗方法

     評定標準：GB/T 1766-2008色漆和清漆涂層老化評級方法

     耐濕熱實驗

     原理

     采用非冷凝濕熱法，將試驗樣板放置在溫度為50±2℃，相對濕度不小于98%的封閉試驗箱中，利用樣板和周圍 蒸汽之間非常細微的溫差使樣板上形成冷凝水，評定試樣涂層的抗水滲透能力。

     結(jié)果

     按照GB/T 1766評定試樣起泡、開裂、銹蝕的等級，取平行試樣的最差值為試驗結(jié)果。

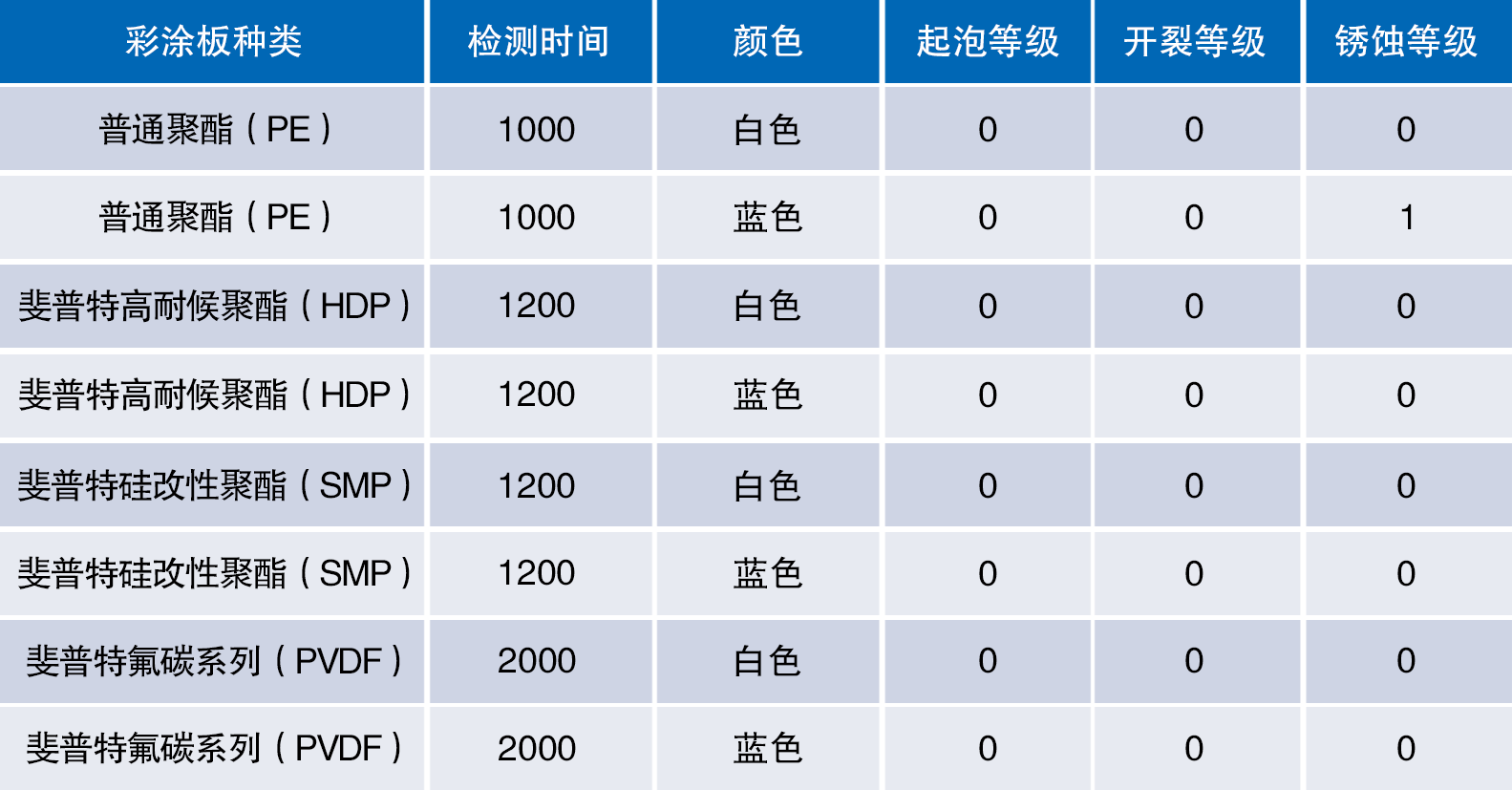

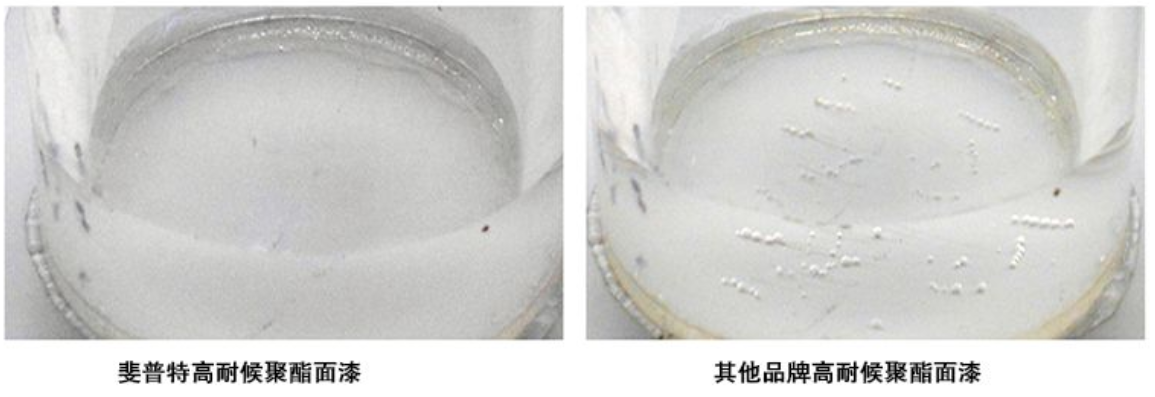

     斐普特彩涂耐濕熱試驗結(jié)果

     試驗條件：溫度為50±2℃，相對濕度≥98%額封閉試驗箱。

     試驗標準：GB/T 13448-2006彩色涂層鋼板及鋼帶試驗方法

     評定標準：GB/T 1766-2008色漆和清潔涂層老化評級方法
